Über das Tab Zyklen kann die in der Struktur definierte Ablaufabfolge, also einen Zyklus, unterteilt werden.

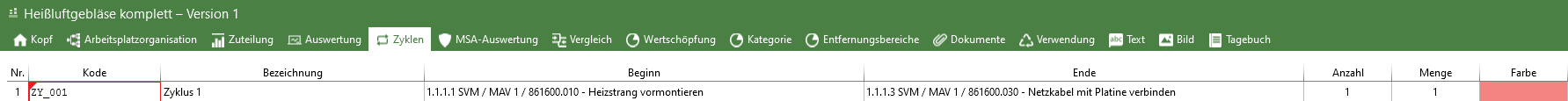

Tab Zyklus mit einem angelegte Zyklus
Zyklen können für alle Taktungsarten definiert werden. In der Mixabtaktung und Maximalabtaktung sind definierte Zyklen automatisch für alle Varianten gültig.
Hinweis: |
Als Eingabemodus steht nur "Schichtdauer (netto) - nicht getaktet" und "Schichtdauer (brutto) - nicht getaktet" zur Verfügung |
Zyklen können im Tab MSA-Auswertung ausgewertet werden. Die Auswertung fasst die Kennzahlen (Auslastung und Leerlauf) für den Anwender in einer übersichtlichen Tabelle zusammen.
1.Button Neue Zeile klicken 2.Spalte Kode und Bezeichnung ausfüllen 3.In Spalte Beginn klicken 4.Drodownmenü anklicken 5.aus der Prozessliste den gewünschten Prozess anklicken oder den gewünschten Startzeitpunkt eingeben

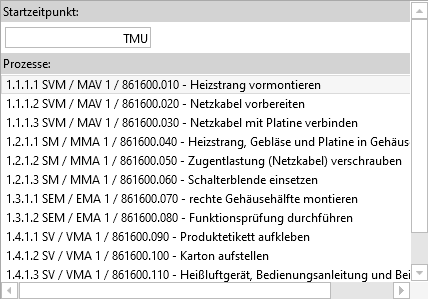

Dropdownmenü Beginn 6.In Spalte Ende klicken 7.Drodownmenü anklicken 8.aus der Prozessliste den gewünschten Prozess anklicken oder den gewünschten Endzeitpunkt eingeben
Dropdownmenü Ende
Dropdownmenü Zum Zeitpunkt
9.Spalten Anzahl und Menge befühlen (fakultativ) 10.Spalte dyn. befüllen (Wenn angehakt wird die Anzahl der Zyklen automatisch anhand der vorgegebenen Schichtdauer berechnet.) 11. Farbe vergeben (fakultativ) |
1.In der gewünschten Zeile in die Spalte Farbe klicken 2.Mit einem Klick auf den Pfeil das Dropdownmenü öffnen 3.Die gewünschte Farbe anklicken oder 4.Mehr Farben... klicken und die geünschte Farbe festlegen ✔Der Zyklus
 Farbauswahlmenü
|
