Im Tab Vorranggraph können Vorgänger-Nachfolger-Abhängigkeiten zwischen Arbeitsinhalten, also die Montagereihenfolge der Prozessschritte in einer Maximalabtaktung definiert werden.
Eigenschaften:
▪Daten des Vorranggraphen können importiert und exportiert werden
▪Daten des Vorranggraphen können gedruckt werden
▪Der Vorranggraph kann gemeinsam mit Abhängigkeiten und Gleichzeitigkeit genutzt werden
Ansicht:
Das Tab ist horizontal in zwei Bereiche aufgeteilt:
▪oben: die Vorranggraph-Tabelle
▪unten: die Arbeitsinhalte analog zur Darstellung der Arbeitsinhalte im Zuteilungstab. Zugeteilte und nicht zugeteilte Arbeitsinhalte können durch Nutzung der Checkboxen am oberen Rand der Arbeitsinhalt-Tabelle ein- und ausgeblendet werden.

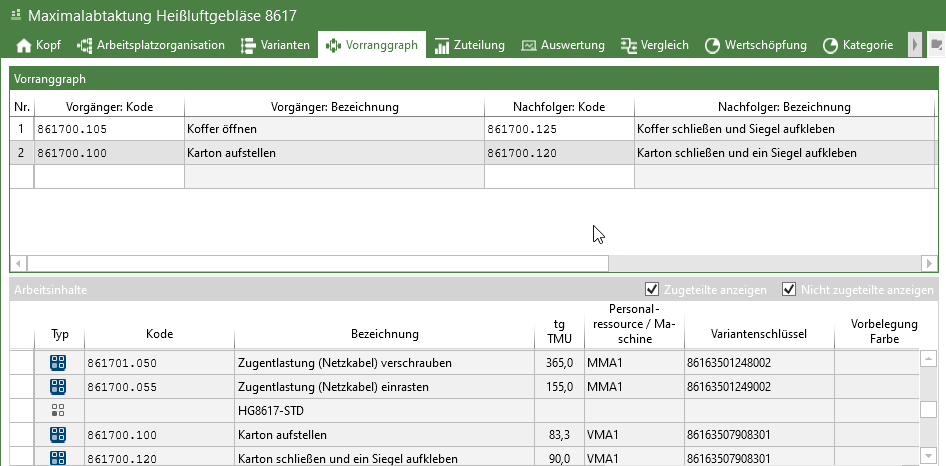

Vorranggraph mit vier zugeteilten Arbeitsinhalten
Arbeit mit dem Vorranggraph:

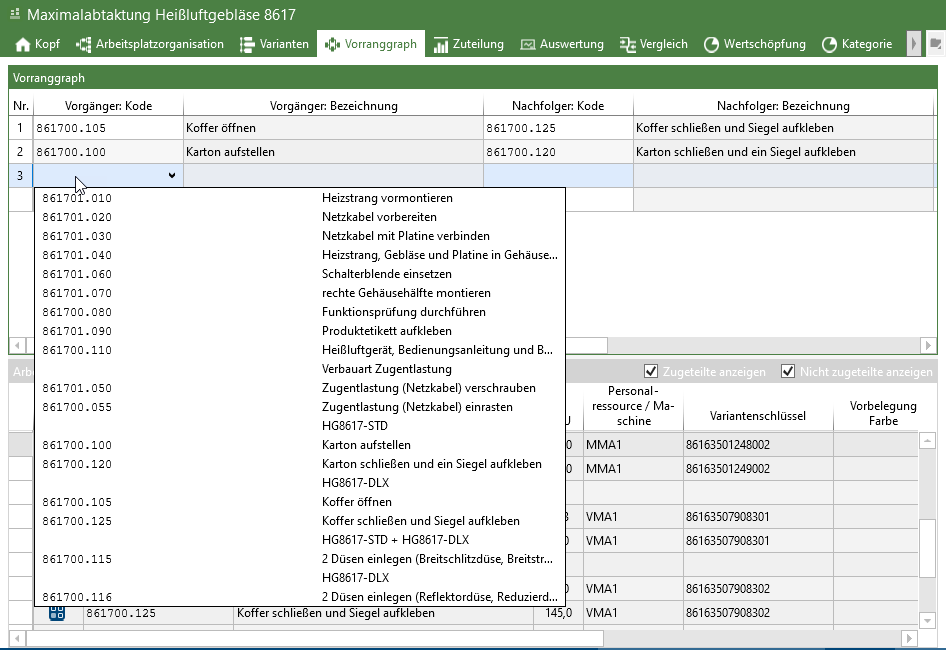

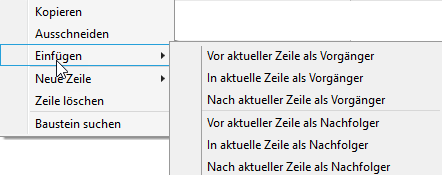

Arbeitsinhalte können auf mehrere Weisen zugeteilt werden: 1.Per Drag&Drop des Arbeitsinhaltes in die gewünschte Spalte des Vorranggraphes 2.Per Bausteinsuche im Kontextmenü: 3.Per Dropdown-Menü:  Zuteilung mit Nutzung des Dropdown-Menüs 4.Aus der Zwischenablage:  Kontextmenü "Einfügen" |
Arbeitsinhalte können auf mehrere Weisen entfernt werden: 1.Kontextmenü bei rechtem Mausklick auf den Arbeitsinhalt im Vorranggraph aufrufen und "Zeile löschen" auswählen 2.Kontextmenü bei rechtem Mausklick auf den Arbeitsinhalt im Vorranggraph aufrufen und "Ausschneiden" auswählen. (In diesem Falle wird der Arbeitsinhalt in die Zwischenablage übernommen und kann an anderer Stelle mit "Einfügen" wieder eingefügt werden 3.Zeile markieren und die Taste "Entfernen" auf der Tastatur drücken |

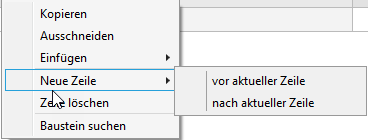

Kontextmenü bei rechtem Mausklick auf die gewünschte Zeile im Vorranggraph aufrufen und "Neue Zeile" aufrufen. Der Auswahldialog ermöglicht es, die Position der neuen Zeile zu bestimmen.  Kontextmenü "Neue Zeile" |
Über den Button "Aktualisieren" im Ribbon die Schaltfläche "Vorranggraph" auswählen.  |
TiCon prüft automatisch, ob in der Zuteilung, die im Vorranggraph festgelegten Regeln eingehalten werden. Sollten diese Regeln verletzt werden, z. B. wenn ein Nachfolger-Arbeitsvorgang vor einem Vorgänger-Arbeitsvorgang zugeteilt wird, erkennt TiCon dies als Regelverletzung. In diesem Fall wird eine Warnung am entsprechenden Arbeitsvorgang dargestellt: Fährt man mit der Maus über die Warnung, werden detailliertere Informationen zur Art des Fehlers dargestellt:  Warnhinweis bei Verletzung der Regeln des Vorranggraphes |
