In Schleifen oder Zyklen werden prozessen zusammengefasst, die innerhalb der Analyse mehrere Durchläufe haben können.
Sie lassen sich in MTM-HWD® mit Hilfe des Buttons Schleife erzeugen abbilden.
Eigenschaften:
▪Schleifen verhalten sich ähnlich der Funktion Abschnitte in Analysen.
▪Schleifen dürfen sich nicht überlappen
▪Die Anzahl der Durchläufe einer Schleife kann in den Spalten Häufigkeit und Menge festgelegt werden
▪Schleifen können geschachtelt werden
▪Für Schleifen können Faktoren vergeben werden
▪Schleifen können keine kombinierten Bewegungen und komplexen Bewegungen unterbrechen
▪Schleifen können in der entsprechenden Spalte mit einem Kommentar versehen werden
Voraussetzungen:
▪Bei Verwendung von Schleifen müssen die Grundstellung und die Rumpfbeugung in der ersten und letzten Zeile der Schleife identisch sein.
Darstellung
▪Schleifen werden durch eine hellblaue Färbung optisch hervorgehoben
▪Schleifen werden durchnummeriert (Spalte Abs.-Nr.)
▪Geschachtelte Schleifen werden von außen nach innen nummeriert.
Hinweise zu Berechnungsgrundlagen
▪Die Zeiten in den Schleifen und die Ergowerte werden mit der Anzahl der Durchführungen berechnet.
▪Übergangszeiten, die durch den Übergang Letzte/Erste Zeile des Zyklus entstehen, werden berechnet und nicht gesondert ausgegeben.

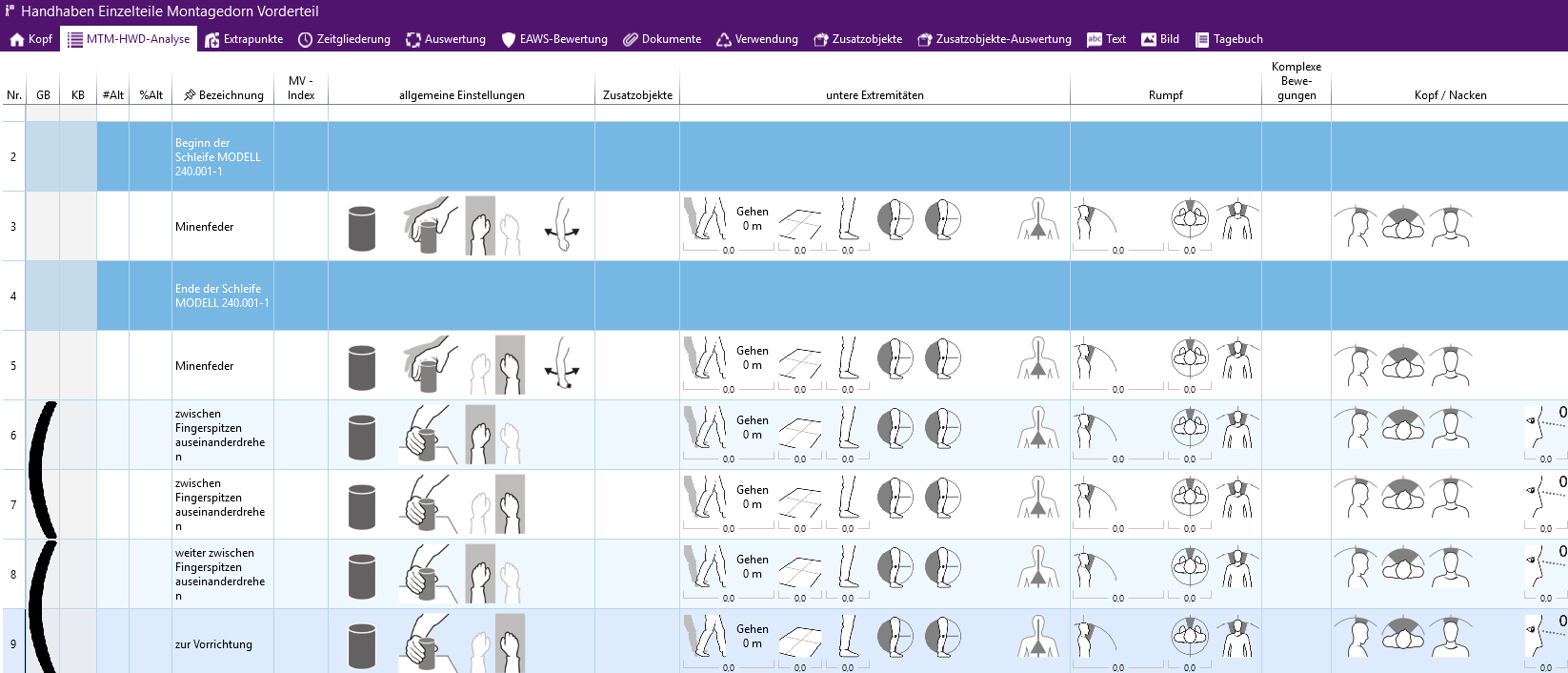

1. Gewünschte Zeile(n) markieren 2. Im Ribbon des Tabs MTM-HWD-Analyse Button Schleife erzeugen anklicken ✓ Zwei blau hinterlegte neue Spalten werden oberhalb und unterhalb der markierten Zeile eingefügt: Beginn der Schleife und Ende der Schleife  |
▪Die Eingabe kann in der Form n x Anzahl in der Spalte Häufigkeit oder in der Form n x Anzahl in der Spalte Menge vergeben werden ▪Erfolgt die Eingabe in beiden Spalten, werden die Werte multipliziert. ▪Faktoren werden in der Spalte Abschnittsfaktor in Form runder Klammern dargestellt. ▪Die Klammern werden in der folgenden Reihenfolge erzeugt und enthalten den jeweiligen Spalteneintrag. ▪Die Anzeige der Faktoren in kombinierten Schleifen erfolgt ebenfalls in der Spalte Abschnittsfaktor |
